具有光滑表面及高过滤效率的挤出机过滤器

挤出机过滤器, 又名挤出机滤网,由单层或多层丝网过滤系统组成,常用于塑料及聚合物挤出过程,旨在防止异物颗粒混入最终配好的产品中,为塑料及橡胶加工设备提供一种干净清洁的挤出物。

根据挤出过滤器的形状,我们可提供多种编织方式及尺寸的圆形、带式和扇形挤出网过滤器,以满足您特定的过滤需求。

不同规格和形状的挤出机过滤器
过滤优势
  • 可实现精密丝网过滤.
  • 滤网表面光滑,无锋利边缘,毛刺或棱角.
  • 具有优异的耐磨耐腐蚀性能.
  • 良好的耐热,防锈和耐磨性能.
  • 具有多种形状,规格和编织方式.
  • 耐久性好,使用寿命长.
  • 维护费用低
圆形挤出机过滤器
带式挤出机过滤器
扇形挤出机过滤器

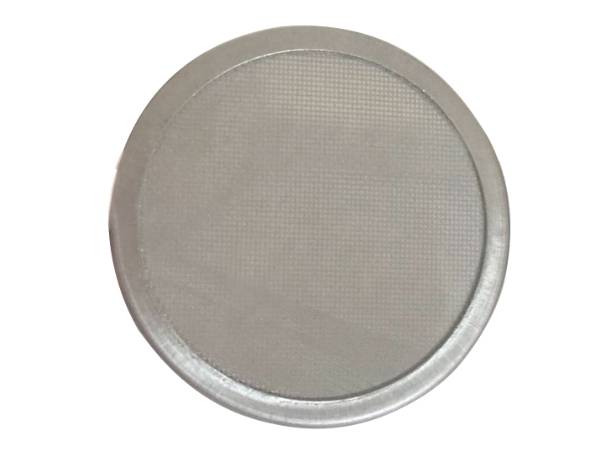

圆形挤出机过滤器
圆形挤出机过滤器

顾名思义,圆形挤出机过滤器通常是指用于圆柱形挤出机换网机中的圆形挤出机过滤器。圆形挤出机过滤器结构坚固,具有出色的耐磨性和耐腐蚀性,使用寿命长。

我们可提供由材料和尺寸的单层及多层圆形挤出机过滤器。单层挤出机过滤器常用于原材料污染少且挤出机机头压力低的塑料和吹塑薄膜行业。而多层挤出机过滤器常用于需要精细过滤防止混入异物的塑料、纤维和聚合物行业。

规格
  • 材料: 不锈钢304,304L,316,316L等
  • 编织方式: 平纹编织,斜纹编织和密纹编织
  • 常用滤网尺寸及网孔尺寸(单层)
    • 外径58毫米;目数:20,40和60.
    • 外径68毫米;目数:20,40,60和80.
    • 外径170毫米;目数:14和80.
    • 外径200毫米;目数:20和80.
    • 外径240毫米;目数:20和80.
带边框的圆形挤出机过滤器
表1: 圆形挤出机过滤器规格表
丝网目数 丝径(mm) 网孔尺寸(mm)
6 × 6 0.900 3.31
10 × 10 0.56 1.98
20 × 20 0.4 0.9
30 × 30 0.28 0.57
40 × 40 0.224 0.411
50 × 50 0.20 0.31
60 × 60 0.16 0.263
80 × 80 0.14 0.178
100 × 100 0.112 0.142
120 × 120 0.09 0.122
150 × 150 0.063 0.109
12/72 0.50/0.375 0.300
24/110 0.355/0.25 0.125
50/250 0.14/0.11 0.063

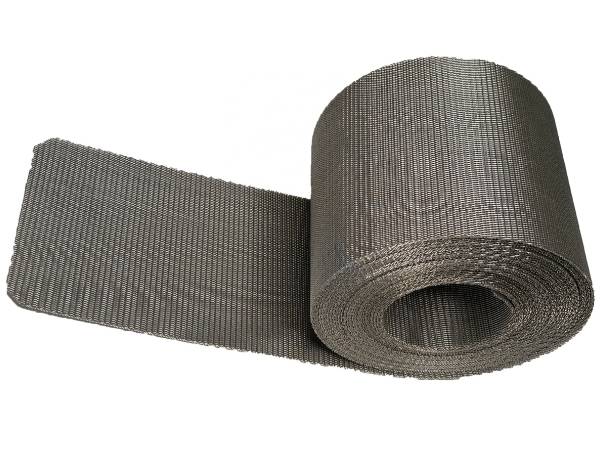

带式挤出机过滤器
带式挤出机过滤器

带式挤出机过滤器通常是指用于连续换网机的反向密纹编织过滤带。由于由不锈钢丝制成,带式挤出机过滤器可在过滤时承载更大的强度。其特殊的带式结构使得挤出机在筛选出熔融塑料中的杂质时,具有连续生产的特性以及出色的过滤性能。因此,带式挤出机过滤器广泛应用于流延膜、吹塑薄膜生产以及塑料过滤过程中。

规格
  • 材料: 不锈钢304,304L,316,316L等
  • 常用带宽: 40至210毫米,最大宽度:0.5米
  • 编织方式: 反向密纹编织
  • 标准长度: 10米或定制.
  • 常用网孔尺寸
    • 48 × 10目适用于过滤标称400微米的杂质.
    • 72 × 15目适用于过滤标称250微米的杂质.
    • 132 × 17目适用于过滤标称170微米的杂质.
    • 152 × 24目适用于过滤标称160微米的杂质.
    • 260 × 40目适用于过滤标称55微米的杂质.
带式挤出机过滤器
表2: 带式挤出机过滤器规格表
网孔尺寸(经丝/英寸×纬丝/英寸) 丝径(毫米)(经丝×纬丝) 过滤精度(微米) 重量(千克/平方米) 宽度(毫米)* 长度(米)
48 × 10 0.5 × 0.5 400 3.63 40–210 10,000
63 × 18 0.4 × 0.6 220 4.14 40–210 10,000
72 × 15 0.45 × 0.55 250 4.78 40–210 10,000
100 × 16 0.35 × 0.45 190 3.87 40–210 10,000
107 × 20 0.24 × 0.60 210 3.34 40–210 10,000
120 × 16 0.35 × 0.45 180 4.49 40–210 10,000
132 × 17 0.32 × 0.45 170 4.24 40–210 10,000
152 × 24 0.27 × 0.4 160 3.73 40–210 10,000
160 × 17 0.27 × 0.45 160 2.02 40–210 10,000
170 × 18 0.27 ×0.45 160 4.01 40–210 10,000
171 × 46 0.15 × 0.30 130 2.00 40–210 10,000
180 × 20 0.27 × 0.45 170 4.29 40–210 10,000
200 × 40 0.17 × 0.27 120 2.17 40–210 10,000
240 × 40 0.15 × 0.25 70 1.98 40–210 10,000
260 × 40 0.15 × 0.27 55 2.19 40–210 10,000
290 × 76 0.09 × 0.19 40 1.27 40–210 10,000
300 × 40 0.15 × 0.25 50 2.31 40–210 10,000
300 × 80 0.15 × 0.2 35 2.49 40–210 10,000
注释:
  • 特殊规格可定制。
  • *最大宽度为500毫米。

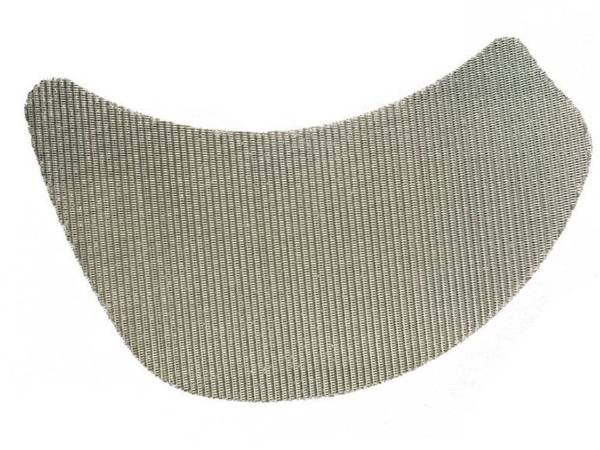

扇形挤出机过滤器
扇形挤出机过滤器

扇形挤出机顾虑器是一种专门用于连续换网机的特殊形状滤网。我们可提供多种编织方式及尺寸的单层及多层挤出机过滤器。单层挤出机过滤器通常用于有较低压力要求的吹塑薄膜行业而多层挤出机过滤器则用于有精细过滤要求的吹塑薄膜、纤维和玻璃行业。

规格
  • 材料: 不锈钢304,304L,316,316L等.
  • 编织方式: 平纹编织,斜纹编织,密纹编织
  • 尺寸: 定制.
  • 加工方式:点焊
扇形挤出机过滤器
表3:扇形挤出机过滤器规格表
目数 丝径(mm) 网孔尺寸(mm)
6 × 6 0.900 3.31
10 × 10 0.56 1.98
20 × 20 0.4 0.9
30 × 30 0.28 0.57
40 × 40 0.224 0.411
50 × 50 0.20 0.31
60 × 60 0.16 0.263
80 × 80 0.14 0.178
100 × 100 0.112 0.142
120 × 120 0.09 0.122
150 × 150 0.063 0.109
12/72 0.50/0.375 0.300
24/110 0.355/0.25 0.125
50/250 0.14/0.11 0.063
应用
  • 塑料及橡胶回收
  • 塑料异型材料挤出
  • 吹塑薄膜挤出
  • 塑料及橡胶加工
  • 熔体过滤加工
  • 化工及制药加工

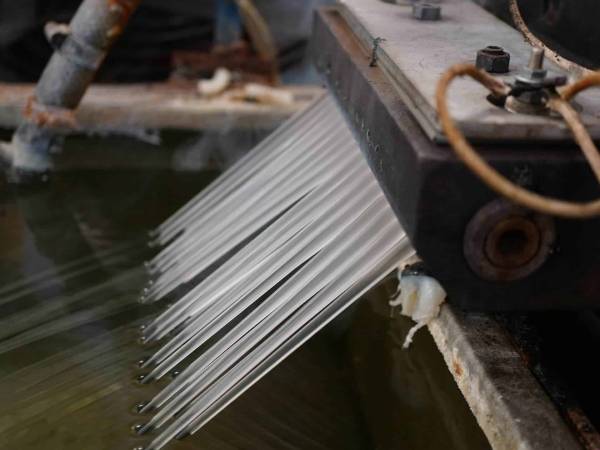

塑料回收

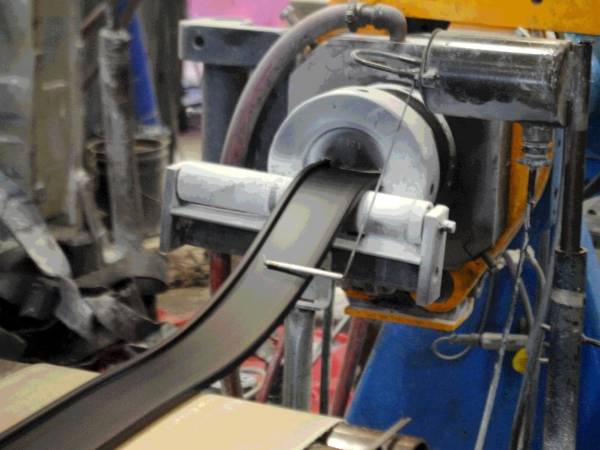

橡胶回收

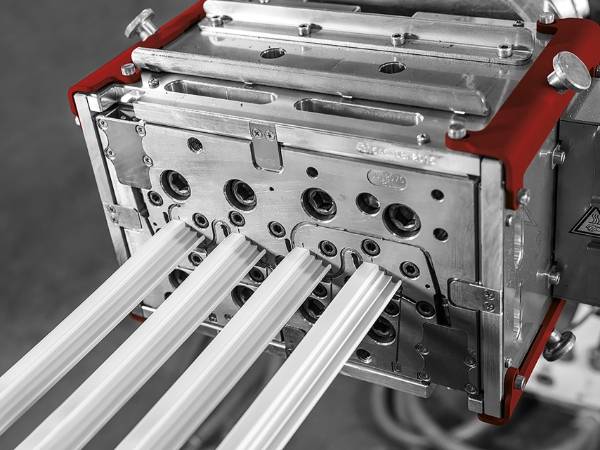

塑料异型材料挤出

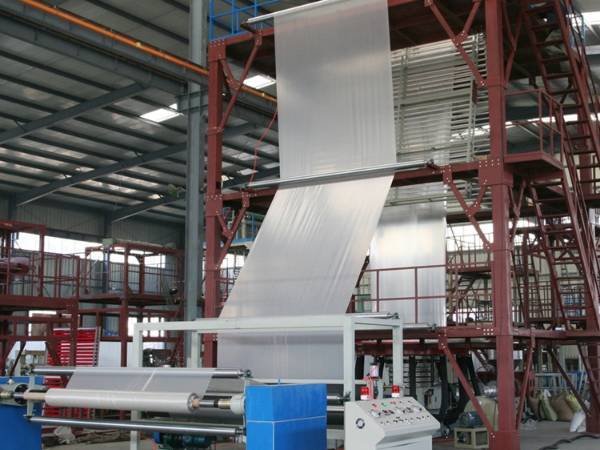

吹塑薄膜挤出
