Изготовленная сетка различных размеров и форм для различных промышленных применений

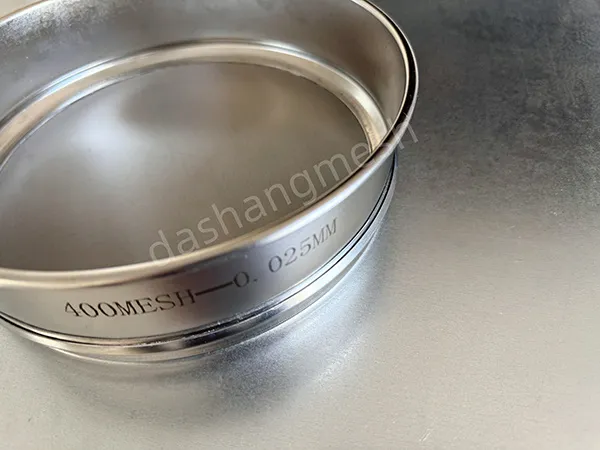

Изготовленная сетка, также известная как изготовленные детали или формованные детали, относится к тканой проволочной ткани, изготовленной в полуфабрикаты после дальнейшей обработки. Наша изготовленная сетка доступна в различных материалах, сетчатых отверстиях и ткацких конструкциях. От простых разрезов до сложных и структурно эффективных геометрий, изготовленная сетка может быть разрезана на квадратные, прямоугольные, круглые или специальные формы путем резки, штамповки и окантовки для удовлетворения конкретных требований к фильтрующим элементам, которые должны быть установлены для фильтрации, разделения и различных промышленных применений, таких как испытательные сита, расплавовые и полимерные фильтры, листовые фильтры и фильтры экструдера.

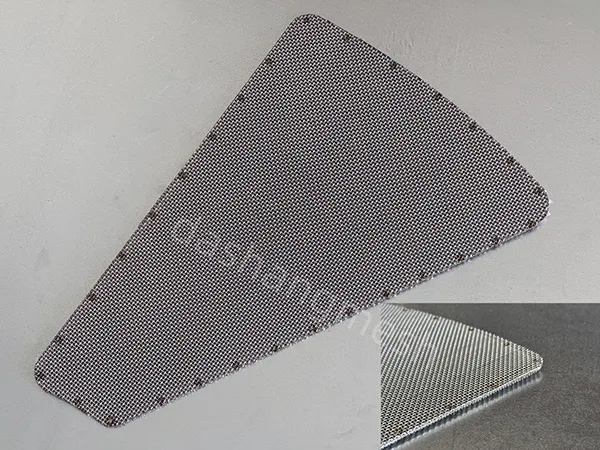

Отображается изготовленная сетка, разрезанная на различные формы.
Тип изготовленной сетки

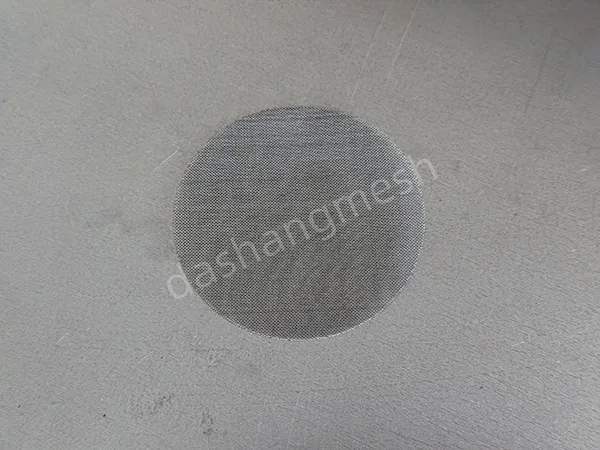

Вырезанные по размеру куски и круглые детали

Штучное или многокомпонентное производство происходит с использованием различных процессов резки. В зависимости от требований, сетчатые детали могут быть одно- или многослойными, или плиссированной конструкцией с обрамлением края или без него.

Глубоко вытянутые детали

Однослойная или многослойная сетка вручную или автоматически формируется в трехмерную форму. Куполообразная форма дает большую площадь фильтра по сравнению с плоскими дисками.

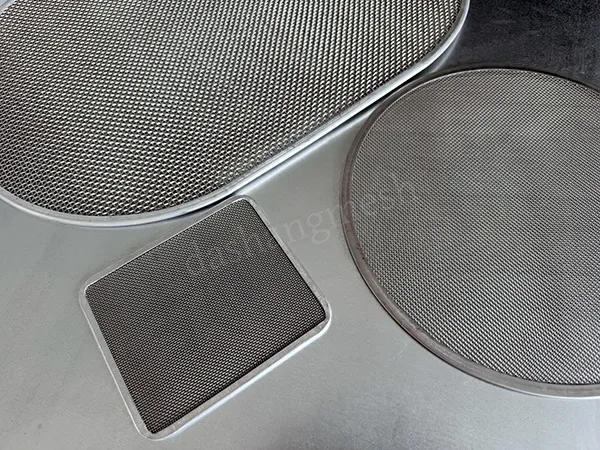

Обрезные детали

Рулонная кромка обеспечивает легкое разделение деталей; поэтому они особенно подходят для любых последующих автоматизированных процессов. Сплошная граница также гарантирует, что края фиксированы.

Печатные статьи

Сжатие краев повышает стабильность и предотвращает миграцию проводов. При необходимости можно нажимать несколько слоев.

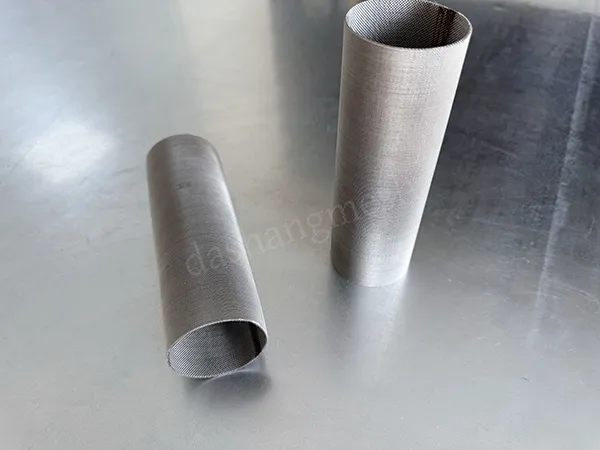

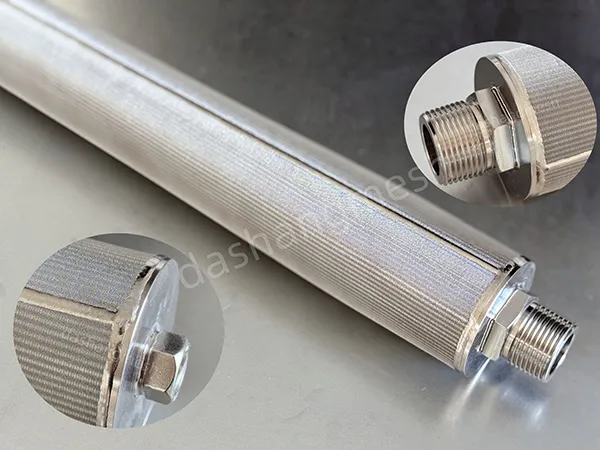

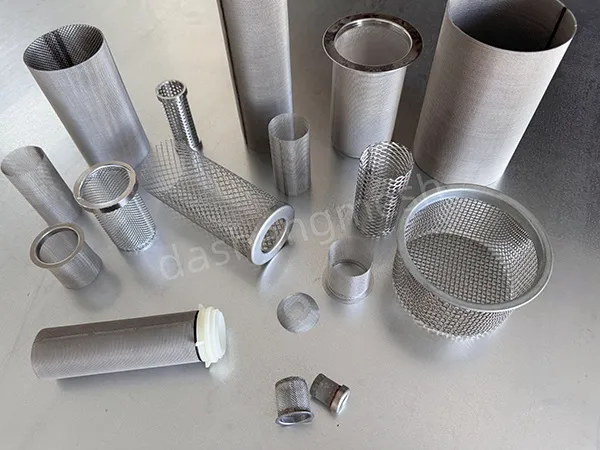

Цилиндры и фильтрующие картриджи

Однослойные или многослойные, гладкая или плиссированная сетка цилиндрической формы, соединенные между собой точечной или рулонной сваркой швов. Поддержка ядер и соединений по мере необходимости.

Конус и конические детали

Один или несколько слоев, плиссированная или гладкая поверхность. Эти компоненты могут быть изготовлены как отдельные части, так и из частичных сегментов и, при необходимости, с опорами и граничными краями.

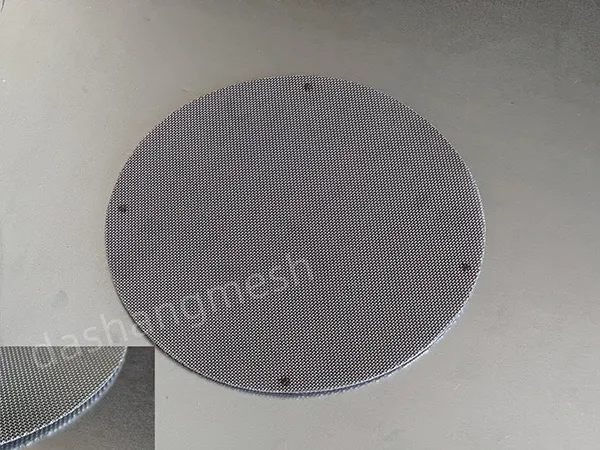

Упаковка

Многослойные, прокатные цилиндры сетки, состоящие из одной или нескольких спецификаций сетки, по мере необходимости. Обшивка кромок и лицевая отделка по мере необходимости.

Пластмассовые литые под давлением детали

Различные конструкции проволочной сетки в сочетании с литьем под давлением для защиты кромок, уплотнения, соединения, опорных или сборочных элементов или используются для формирования форм.

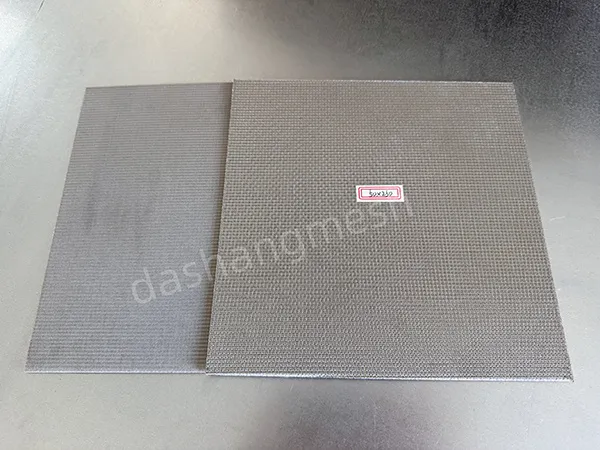

Расчетная сетка

Металлическая сетка отливается обратно, а фольга ламинируется для создания адгезивного компонента. Затем деталь может быть глубоко прорисована, с возможностью творческой, освещающей подсветки.

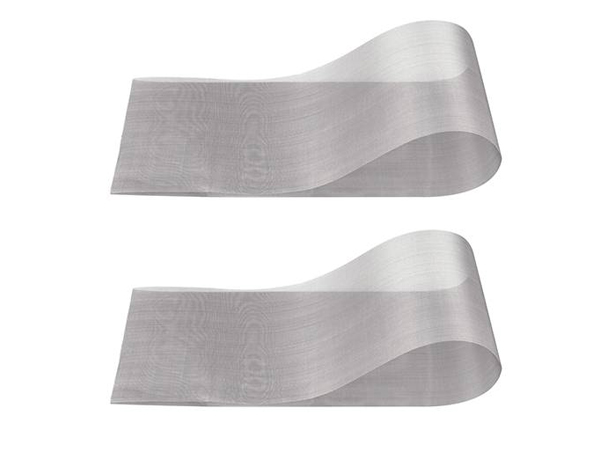

Просеивание

Мы предлагаем сетчатые услуги для наших клиентов. Мы можем прорезать всю сетку в нужные сетку полосы по мере необходимости. Сетка может быть разрезана на полоски до 5 мм, с точностью резки ± 0,5 мм.

Спецификации
  • Материал: нержавеющая сталь, латунь, медь, никель и т. Д.
  • Диаметр проволоки: 0,02–2 мм
  • Количество ячеек: 2,1–635 ячеек
  • Ширина диафрагмы: 0,02–10,1 мм
  • Открытая зона скрининга: 25% – 69,7%
Таблица 1: Проволочная ткань с квадратной сеткой – тонкая сетка
Количество ячеек Диаметр проволоки d
миллиметр
Ширина диафрагмы w
миллиметр
Открытая зона скрининга A0
%
Масса
кг/м2
Величины диафрагмы 1 см2
635 0.02 0.02 25 0.127 62500
508 0.025 0.025 25 0.159 40000
450 0.027 0.03 27.7 0.162 31388
400 0.027 0.036 32.7 0.147 24800
363 0.03 0.04 32.7 0.163 20424
325 0.035 0.043 30.4 0.199 16372
314 0.036 0.045 30.9 0.203 15282
265 0.04 0.056 34 0.212 10885
250 0.04 0.063 37.4 0.197 9688
210 0.05 0.071 34.4 0.262 6836
202 0.055 0.071 31.8 0.305 6325
200 0.053 0.074 34 0.281 6200
200 0.05 0.08 37.9 0.244 6200
188 0.055 0.08 35.1 0.285 5478
170 0.055 0.094 39.8 0.258 4480
150 0.071 0.1 34.6 0.366 3488
154 0.065 0.1 36.7 0.325 3676
200 0.03 0.1 61 0.078 6200
150 0.06 0.11 41.9 0.269 3488
130 0.08 0.112 34 0.423 2620
140 0.06 0.12 44.4 0.254 3038
120 0.09 0.12 32.7 0.49 2232
124 0.08 0.125 37.2 0.396 2383
110 0.09 0.14 37.1 0.447 1876
106 0.1 0.14 34 0.529 1742
100 0.11 0.14 31.4 0.615 1550
100 0.1 0.15 36 0.508 1550
100 0.1 0.16 37.9 0.488 1550
91 0.12 0.16 32.7 0.653 1284
80 0.14 0.18 31.6 0.784 992
84 0.1 0.2 44.4 0.42 1094
79 0.12 0.2 39.1 0.572 967
77 0.13 0.2 36.7 0.65 919
46 0.15 0.4 52.9 0.505 328
70 0.1 0.261 52 0.354 760
65 0.1 0.287 54.6 0.331 655
61 0.11 0.306 53.6 0.307 577
56 0.11 0.341 56.8 0.283 486
52 0.12 0.372 56.8 0.374 419
47 0.12 0.421 60.3 0.342 342
42 0.13 0.472 61.2 0.306 273
Таблица 2: Проволочная ткань с квадратной сеткой – грубая сетка
Количество ячеек Диаметр проволоки d
миллиметр
Ширина диафрагмы w
миллиметр
Открытая зона скрининга A0
%
Масса
кг/м2
Величины диафрагмы 1 см2
2.1 2 10.1 69.7 3.95 0.68
3 1.6 6.87 65.8 3.61 1.4
3.6 2 5.06 51.3 6.77 2.01
4 1.2 5.15 65.8 2.71 2.48
4 1.6 4.75 56 4.81 2.48
5 1.2 3.88 58.3 3.38 3.88
5 1.6 3.48 46.9 6.02 3.88
6 0.9 3.33 62 2.28 5.58
6 1.2 3.03 51.3 4.06 5.58
8 0.7 2.48 60.8 1.84 9.92
8 1 2.18 46.9 3.76 9.92
8 1.2 1.98 38.7 5.41 9.92
10 0.4 2.14 71 0.75 15.5
10 0.5 2.04 64.5 1.18 15.5
10 0.6 1.94 58.3 1.69 15.5
12 0.4 1.72 65.8 0.9 22.32
12 0.5 1.62 58.3 1.41 22.32
12 0.65 1.47 48 2.38 22.32
14 0.5 1.31 52.5 1.65 30.38
16 0.4 1.19 56 1.2 39.68
16 0.5 1.09 46.9 1.88 39.68
18 0.4 1.01 51.3 1.35 50.22
18 0.5 0.91 41.7 2.12 50.22
20 0.3 0.97 58.3 0.85 62
20 0.35 0.92 52.5 1.15 62
20 0.4 0.87 46.9 1.5 62
20 0.5 0.77 36.8 2.35 62
24 0.36 0.7 43.5 1.46 89.28
30 0.25 0.6 49.7 0.88 139.5
30 0.3 0.55 41.7 1.27 139.5
35 0.25 0.5 44.4 1.03 189.9
40 0.2 0.44 46.9 0.75 248
40 0.25 0.39 36.8 1.18 248
45 0.25 0.31 31 1.32 313.88
50 0.18 0.33 41.7 0.76 387.5
50 0.2 0.31 36.8 0.94 387.5
50 0.23 0.28 29.9 1.24 387.5
60 0.12 0.3 51.3 0.41 558
60 0.16 0.26 38.7 0.72 558
60 0.18 0.24 33 0.91 558
70 0.12 0.24 44.8 0.48 759.5
80 0.12 0.2 38.7 0.55 992
Таблица 3: Тканая фильтровальная ткань
Сетка No. Диаметр проволоки Масса кг/м2 Номинальная мощность фильтра мкм
6 × 45 0.10 × 0.60 5.3 400
12 × 64 0.60 × 0.40 4.2 200
14 × 88 0.50 × 0.35 2.1 150
12 × 90 0,45 × 0,30 2.6 135
13 × 100 0,45 × 0,28 2.58 125
14 × 100 0.40 × 0.28 2.5 120
16 × 125 0,35 × 0,22 2 110
22 × 150 0.30 × 0.18 2 100
24 × 110 0,35 × 0,25 2.65 80
25 × 170 0,25 × 0,16 1.45 70
30 × 150 0.23 × 0.18 1.6 65
40 × 200 0.18 × 0.12 1.3 55
50 × 230 0.18 × 0.12 1.23 50
80 × 400 0.12 × 0.07 0.7 35
50 × 250 0,14 × 0,11 0.9 40
20 × 250 0.25 × 0.20 2.8 100
30 × 330 0,25 × 0,16 2.55 80
50 × 400 0.20 × 0.14 2.14 70
50 × 600 0,14 × 0,080 1.3 45
80 × 700 0,11 × 0,076 1.21 25
165 × 800 0.07 × 0.050 0.7 15
165 × 1400 0.07 × 0.040 0.76 10
200 × 1400 0.07 × 0.040 0.8 5
325 × 2300 0,035 × 0,025 0.48 2
400 × 125 0.065 × 0.10 0.7 50
260 × 40 0,15 × 0,25 2.15 65
130 × 35 0.20 × 0.40 3.1 90
152 × 24 0.30 × 0.40 3.6 190
132 × 17 0.30 × 0.45 4.1 240
72 × 15 0,45 × 0,45 4.5 350
Стандарт производства и испытаний
  • ISO 2194 Промышленные экраны – ткань из тканой проволоки, перфорированная пластина и электроформованный лист – обозначение и номинальные размеры отверстий
  • ISO 4782 Металлическая проволока для промышленных проволочных экранов и тканой проволочной ткани
  • ISO 4783-1 Промышленные проволочные экраны и ткань из тканой проволоки – Руководство по выбору комбинаций размера и диаметра отверстия – Часть 1: Общие положения
  • ISO 4783-2:1989 Промышленные проволочные экраны и тканая проволочная ткань – Руководство по выбору комбинаций размера и диаметра отверстия – Часть 2: Предпочтительные комбинации для тканой проволочной ткани
Глоссарий
  • Квадратная сетка - Проволочная ткань, имеющая одинаковое количество проводов как в варпе, так и в утоке.
  • Проволочная ткань — общий термин для материала, сплетенного из металлических проводов.
  • Фильтрующая ткань – проволочная сетка, используемая для фильтрации и процеживания
  • Фильтрующий кек – материал, который удерживается на фильтрующей ткани во время обработки.
  • Толщина ткани — общая толщина фильтрующей ткани, номинально оцененная путем добавления диаметра обернутой проволоки плюс в два раза больше диаметра уточной проволоки.
  • Сетка – количество отверстий на линейный дюйм.
  • SWG – Стандартная проволочная колея
  • Диафрагма – расстояние между двумя соседними проводами
  • Диаметр – толщина проволоки перед плетением
  • Шаг – расстояние между средней точкой двух соседних проводов или сумма ширины отверстия и диаметра проволоки
  • % открытой площади – отношение площади диафрагмы к площади сетки, выраженное в процентном выражении
  • Деформация - Все провода, идущие вдоль ткани как сплетенные
  • Уток – Все провода, проходящие по ткани в виде плетения
