Ротационная вибрационная сетка из нержавеющей стали

Поворотный вибрационный грохот - это высокопроизводительная машина тонкого просеивания, в основном используемая для сортировки, удаления примесей и разделения твердых и жидких веществ для улучшения качества продукции. Из них ситовой экран с жестко контролируемым размером диафрагмы имеет важное значение для достижения надежного и эффективного результата скрининга. Изготовленный из ткани из нержавеющей стали, наш ситовой экран имеет количество ячеек 3-508 меш для удовлетворения различных потребностей в порошковом просеивании.

Детали ротационного вибрационного экрана и ситового экрана
Преимущества просеивания
  • Высокая прочность и долговечность
  • Хорошая износостойкость и коррозионная стойкость
  • Низкое удлинение и большая стабильность
  • Высокая и низкая термостойкость
  • Высокая эффективность скрининга
  • Широкий выбор размеров ячеек
  • Простота очистки и обслуживания
Спецификации
  • Материал для каркасной проволочной ткани: нержавеющая сталь 304, 304L, 316, 316L,
  • Диаметр проволоки: 0,025–2 мм
  • Сетка: 3–508 меш
  • Ширина диафрагмы: 0,025–6,87 мм
  • Открытая зона скрининга: 25% – 71%
Таблица 1: Технические характеристики тонкой сетки для ротационного вибрационного грохота
Количество ячеек Диаметр проволоки d Ширина диафрагмы w Открытая зона просеивания A0 Масса Апертура Количество 1 см2
No.mm мм%кг/м2-
508 0.025 0.025 25 0.159 40000
450 0.027 0.03 27.7 0.162 31388
400 0.027 0.036 32.7 0.147 24800
363 0.03 0.04 32.7 0.163 20424
325 0.035 0.043 30.4 0.199 16372
314 0.036 0.045 30.9 0.203 15282
265 0.04 0.056 34 0.212 10885
250 0.04 0.063 37.4 0.197 9688
210 0.05 0.071 34.4 0.262 6836
202 0.055 0.071 31.8 0.305 6325
200 0.053 0.074 34 0.281 6200
200 0.05 0.08 37.9 0.244 6200
188 0.055 0.08 35.1 0.285 5478
170 0.055 0.094 39.8 0.258 4480
150 0.071 0.1 34.6 0.366 3488
154 0.065 0.1 36.7 0.325 3676
200 0.03 0.1 61 0.078 6200
150 0.06 0.11 41.9 0.269 3488
130 0.08 0.112 34 0.423 2620
140 0.06 0.12 44.4 0.254 3038
120 0.09 0.12 32.7 0.49 2232
124 0.08 0.125 37.2 0.396 2383
110 0.09 0.14 37.1 0.447 1876
106 0.1 0.14 34 0.529 1742
100 0.11 0.14 31.4 0.615 1550
100 0.1 0.15 36 0.508 1550
100 0.1 0.16 37.9 0.488 1550
91 0.12 0.16 32.7 0.653 1284
80 0.14 0.18 31.6 0.784 992
84 0.1 0.2 44.4 0.42 1094
79 0.12 0.2 39.1 0.572 967
77 0.13 0.2 36.7 0.65 919
46 0.15 0.4 52.9 0.505 328
70 0.1 0.261 52 0.354 760
65 0.1 0.287 54.6 0.331 655
61 0.11 0.306 53.6 0.307 577
56 0.11 0.341 56.8 0.283 486
52 0.12 0.372 56.8 0.374 419
47 0.12 0.421 60.3 0.342 342
42 0.13 0.472 61.2 0.306 273
Таблица 2: Крупная сетка из нержавеющей стали для ротационного вибрационного грохота
Количество ячеек Диаметр проволоки d Ширина диафрагмы w Открытая зона просеивания A0 Масса Апертура Количество 1 см2
No.mm мм%кг/м2-
3 1.6 6.87 65.8 3.61 1.4
3.6 2 5.06 51.3 6.77 2.01
4 1.2 5.15 65.8 2.71 2.48
4 1.6 4.75 56 4.81 2.48
5 1.2 3.88 58.3 3.38 3.88
5 1.6 3.48 46.9 6.02 3.88
6 0.9 3.33 62 2.28 5.58
6 1.2 3.03 51.3 4.06 5.58
8 0.7 2.48 60.8 1.84 9.92
8 1 2.18 46.9 3.76 9.92
8 1.2 1.98 38.7 5.41 9.92
10 0.4 2.14 71 0.75 15.5
10 0.5 2.04 64.5 1.18 15.5
10 0.6 1.94 58.3 1.69 15.5
12 0.4 1.72 65.8 0.9 22.32
12 0.5 1.62 58.3 1.41 22.32
12 0.65 1.47 48 2.38 22.32
14 0.5 1.31 52.5 1.65 30.38
16 0.4 1.19 56 1.2 39.68
16 0.5 1.09 46.9 1.88 39.68
18 0.4 1.01 51.3 1.35 50.22
18 0.5 0.91 41.7 2.12 50.22
20 0.3 0.97 58.3 0.85 62
20 0.35 0.92 52.5 1.15 62
20 0.4 0.87 46.9 1.5 62
20 0.5 0.77 36.8 2.35 62
24 0.36 0.7 43.5 1.46 89.28
30 0.25 0.6 49.7 0.88 139.5
30 0.3 0.55 41.7 1.27 139.5
35 0.25 0.5 44.4 1.03 189.9
40 0.2 0.44 46.9 0.75 248
40 0.25 0.39 36.8 1.18 248
45 0.25 0.31 31 1.32 313.88
50 0.18 0.33 41.7 0.76 387.5
50 0.2 0.31 36.8 0.94 387.5
50 0.23 0.28 29.9 1.24 387.5
60 0.12 0.3 51.3 0.41 558
60 0.16 0.26 38.7 0.72 558
60 0.18 0.24 33 0.91 558
70 0.12 0.24 44.8 0.48 759.5
80 0.12 0.2 38.7 0.55 992
Приложений
  • Пищевая промышленность
  • Керамическая промышленность
  • Химическая промышленность
  • Фармацевтическая промышленность
  • Металлургия
  • Борьба с загрязнением

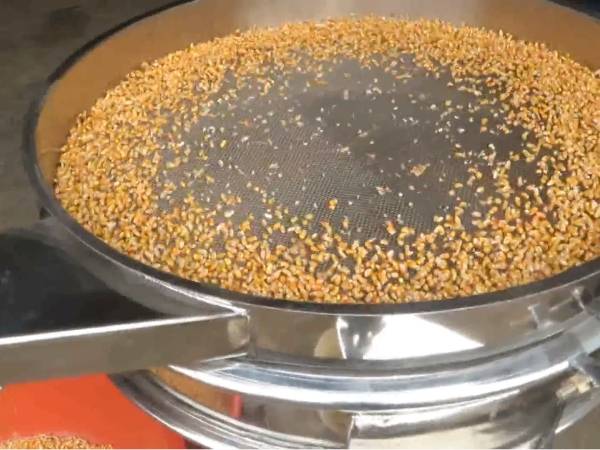

Пищевая промышленность

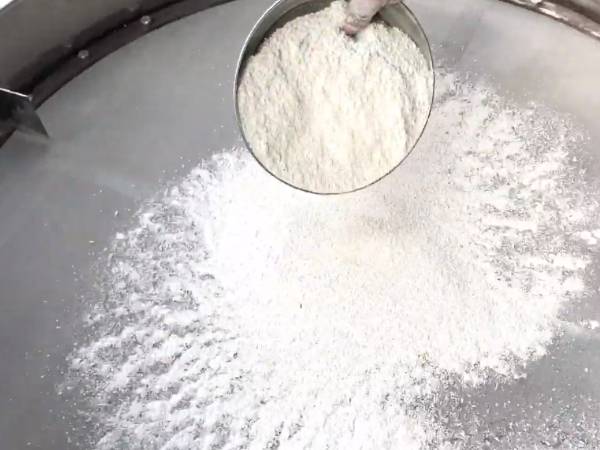

Керамическая промышленность

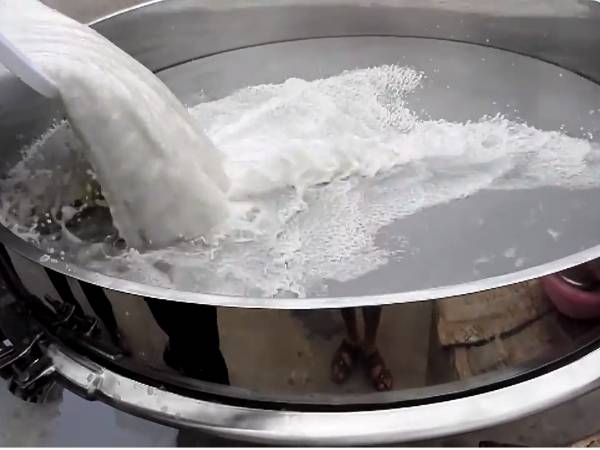

Химическая промышленность

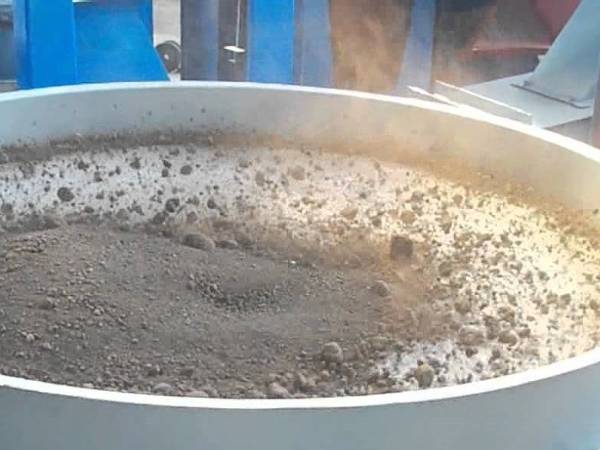

Металлургия
