Blattfilter mit geringem Druckverlust und hoher Filtrationseffizienz

Blattfilter, auch Filterblätter genannt, sind die wichtigsten Teile von Druckbehältern mit Dauerfilterblättern für die Flüssigkeits- und Feststofffiltration. Unsere Filterblätter bestehen aus einer Edelstahlkonstruktion und bestehen in der Regel aus 5 Lagen Edelstahldrahtgewebe mit unterschiedlichen Drahtstärken auf Ihren Wunsch. Im Allgemeinen gibt es 2 Lagen Feinfiltergewebe, 2 Lagen Stützgewebe und 1 Drainagegewebe. Anschließend werden die 5 Lagen von einem Rohrrahmen zu einem kompletten Filterblatt zusammengehalten.

Filterblätter werden in Gruppen geliefert, um die Filtrationsfläche des Blattfilters zu erhöhen und dadurch die Filtrationsrate und Produktklarheit zu verbessern. Filterblätter können in verschiedenen Größen und Formen hergestellt werden, um die spezifischen Anforderungen Ihrer Druckblattfilter zu erfüllen.

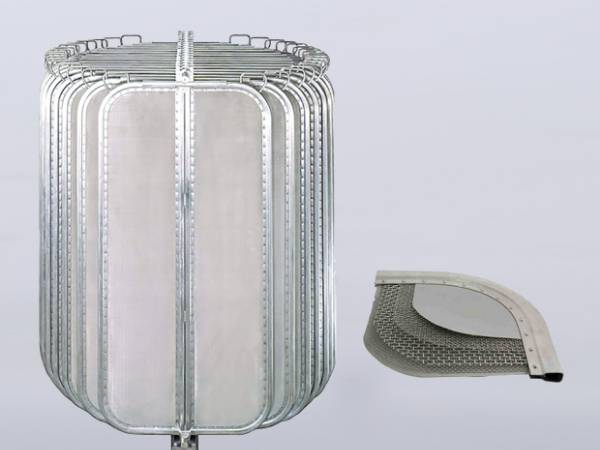

Horizontal stainless steel leaf filter
Vorteile für die Filterung
  • Niedriger Druckabfall
  • Große Filterfläche
  • Hohe Filtrationseffizienz
  • Erhältlich in verschiedenen Netzarten und Lagenkombinationen.
  • Umfangreiche Auswahl an Rahmentypen mit genieteten, geschweißten oder geschraubten Optionen für Ihre Wahl.
Spezifikation
  • Maschenmaterial: Edelstahldrahtgeflecht.
  • Rahmenmaterial: 1,4301, 1,4401, 1,4404.
  • Filterrate: 3 – 80 μm.
  • Porosität: 70 % – 85 %.
Filterblattkonstruktion & Maschenspezifikation
Konstruktion Mashen Drahtstärke (mm) Maschenweite (μm)
1 Lage Drainagenetz Leinenbindung, 4 × 4 1.6 4750
2 Lagen Stützgewebe Leinenbindung, 8 × 8 0.7 2470
2 Lagen feines Filtergewebe Leinenbindung, 60 × 60 0.18 240
Glatt-Tresse, 24 × 110 0.54 152
Glatt-Tresse, 24 × 128 0.58 75
Glatt-Tresse, 30 × 150 0.53 85
Umgekehrte Glatt-Tresse, PZ 80 0.77 91
Umgekehrte Köper-Tresse, KPZ 55 0.73 100
Anwendungen
  • Speiseölindustrie
  • Getränkeindustrie
  • Chemische Industrie
  • Pharmazeutische Industrie
  • Petrochemische Industrie
  • Schmieröl-Nachraffination.
  • Schwefelfiltration
  • Bleichte Erde
  • Soleherstellung
  • Glukoseindustrie

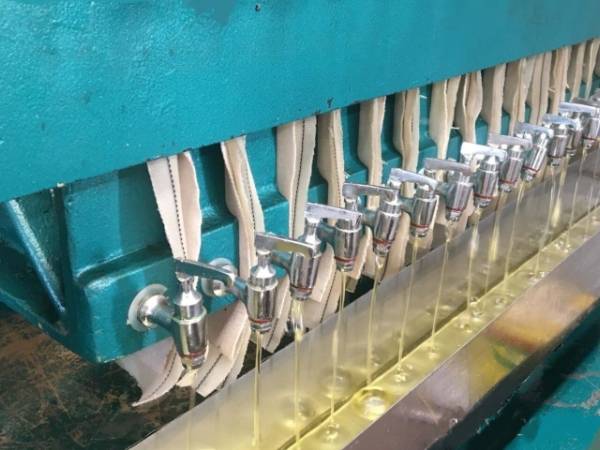

Speiseölindustrie

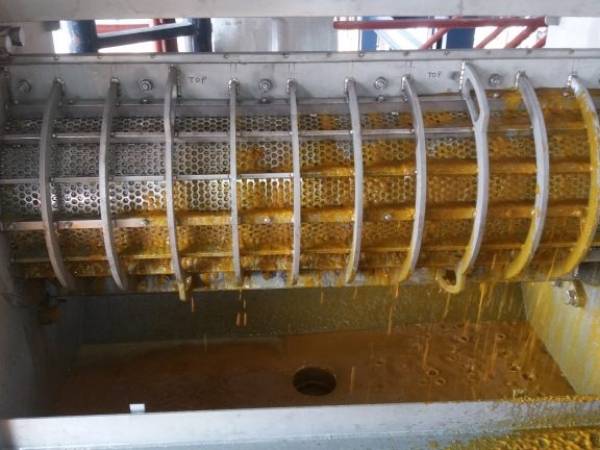

Getränkeindustrie

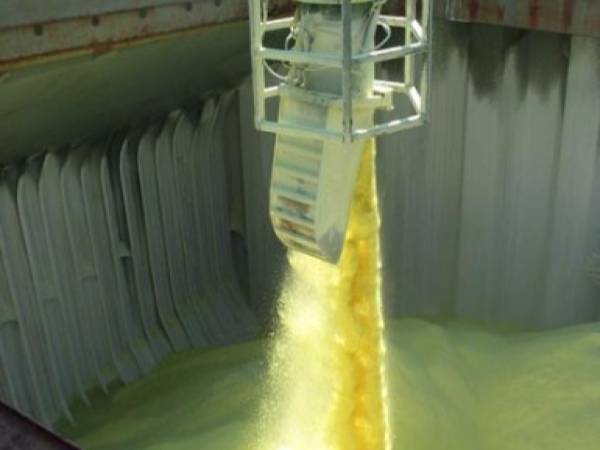

Schwefelfiltration

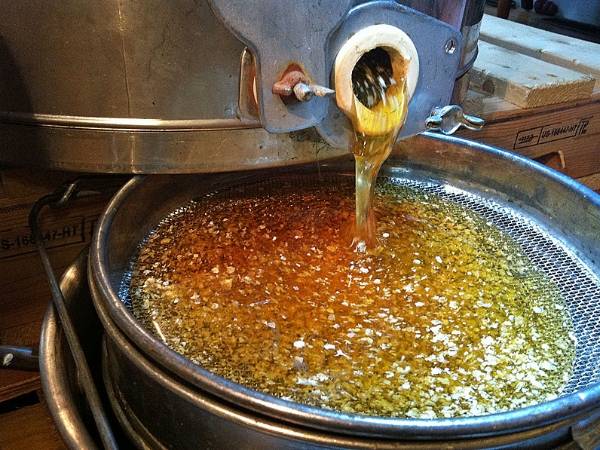

Pharmazeutik
